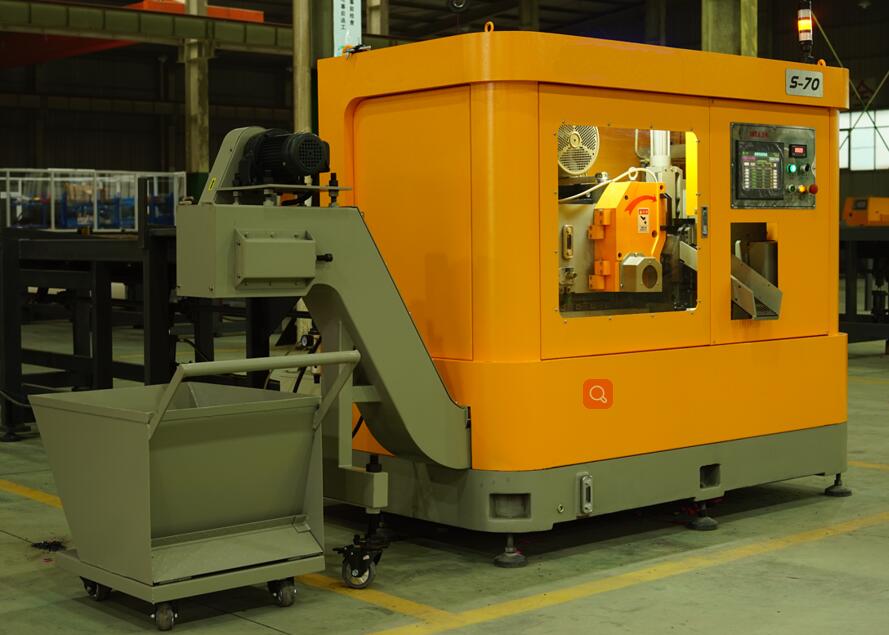

S-70高档新型金属切棒料圆锯机是我公司在原有圆锯机基础上新研发和生产的常规性机床,与原有机床对比具有以下显著优点:(1)大部分结构重新做了重大改进及优化,同时大幅度提高了机床的整体刚性、锯切过程的平稳性、以及设备整体性能的稳定性和可靠性。(2)选用重型TCT世界知名进口圆锯片,锯片进给每齿进给量成倍增加,大幅度缩短了锯切时间和提高了锯切效率。(3)齿轮箱内部结构进行了整体优化和改进,齿轮的制造精度又有一定程度的提高,齿间间隙基本接近零间隙,有效地提高了锯切性能和圆锯片的使用寿命。(4)电控系统采用目前最为先进的光纤型传输方式,保证程序输送的准确性和可靠性及高效性。重新进行的程序设计在原有基础上增加了全面化、细致化、安全化的动作细节性功能。(5)设备新增设计无尾料装置,最终实现零长度料尾锯切功能,可为用户节省大量的原材料成本。
S-70型高速圆锯机的特点:
2、通过选用高刚性的滚柱型直线导轨和改进各部件内部结构,机床的整体刚性得到大幅度提高,保证锯切过程的平稳性和设备整体性能稳定性。
3、设备新增设计无尾料装置功能,最终实现零长度料尾锯切,可为用户节省大量的原材料成本。圆满地解决了因设备结构原因而导致料尾过长的行业技术性难题。4、采用目前国际先进的横向水平进给锯切方式,保证锯切过程的平稳性。
5、自动送料采用直线导轨加新型虎钳局部偏摆方式代替原有整体偏摆方式,有效提高了送料过程的平稳性、可靠性、以及自动送料精度。6、齿轮箱内部结构进行了整体优化和改进,齿轮的制造精度又有一定程度的提高,齿间间隙基本接近零间隙,能有效提高锯切性能和圆锯片的使用寿命。
7、电控系统采用目前最为先进的光纤型传输方式,保证程序输送的准确性和可靠性及高效性。重新进行的程序设计在原有基础上增加了全面化、细致化、安全化的动作功能。8、重新设计的新型加长型夹持块,能更有效地防止锯片的振动、偏摆,提高锯片的锯切精度和使用寿命。
9、选用进口MQL锯片喷雾润滑先进技术和使用进口优质切削植物油,可以将油量大小及喷油频率调整至最佳状态,保证锯切的正常进行,既可以提高圆锯片的使用寿命,又符合节能环保要求。10、选用进口油雾收集装置,既可以进行切削植物油的回收与利用,又可以将废气及废尘等进行有效排放,符合现代节能环保要求。
11、设备标配目前最为先进的刮板式排屑机进行排屑,具有使用寿命长、不卡屑、适应范围广等优点。12、结合国际高档次机床的外观设计理念,对圆锯机外形进行了全新的外观设计,具有美观性、高档性、合理性、宜人性的特点。
S-70高档新型金属切棒料圆锯专机主要技术参数:
项目 | 单位 | 规格 |
TCT圆锯片 | mm | ¢285x2x60 |
锯切范围 | mm | 圆 ¢10-¢70 |
夹紧方式 |
| 水平垂直夹压 |
锯片转速 | rpm | 12-180(变频无级) |
电机功率 | kw | 7.5/4P(变频) |
液压系统压力 | mpa | 7 |
自动送料驱动 | kw | 1.5(交流伺服电机 滚珠丝杆) |
锯切驱动 | kw | 2(交流伺服电机 滚珠丝杆) |
无尾料功能处理 | kw | 1(交流伺服电机 滚珠丝杆) |
冷却 |
| 油雾喷雾冷却 |
自动送料长度 | mm | 最长800 |
送料精度 | mm | ±0.02-0.03 |
料头长度范围 | mm | 10-100 |
最短料尾长度 | mm | 保证最后一根能正常锯切(不受结构影响) |
液压油箱容积 | L | 70L |
压缩空气 | bar | 4-6 |
排屑方式 |
| 自动刮板式输屑器 |
外型尺寸 | mm | H=1750 W=2980 L=7180 |
净重(主机+料架) | kg | 5280+1350 |
