设备介绍
应用:本机床主要适用于活塞杆的镀前及镀后抛光
抛光方式: 抛光方式为通过式干抛

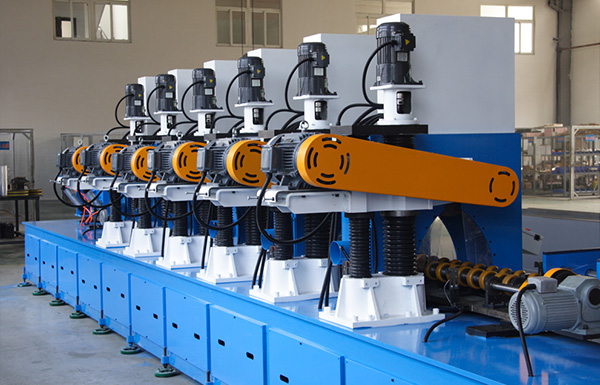

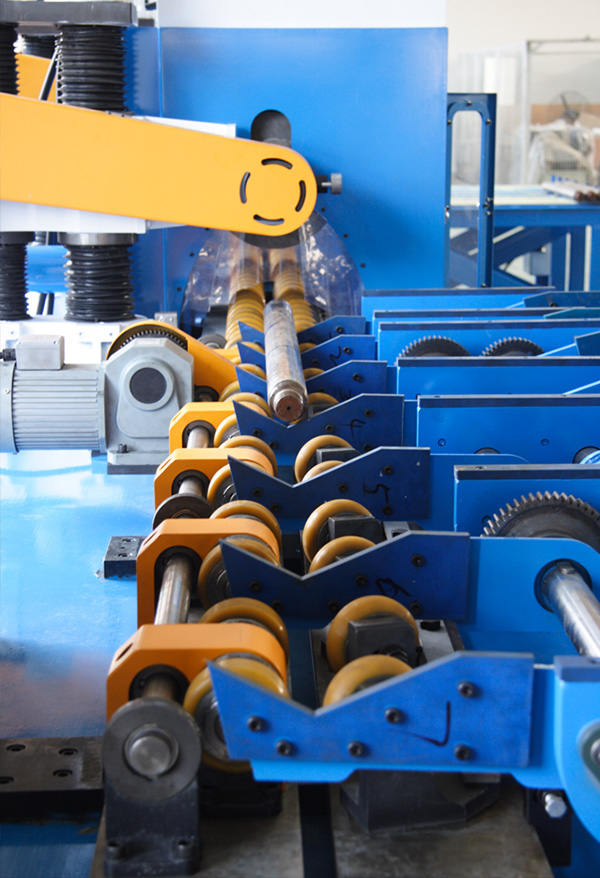

设备组成:本机床由床身、抛光头、工件输送装置、工件自动上料架、工件自动下料装置、下料架组成。
特点
★具有自动化程度高、高效率、加工精度高的特点。抛光后粗糙度可达到Ra0.2-0.85.
★工件自动上下料,电动控制抛光头压力调整。
★滚轮间距电动控制调整。
★采用彩色触摸屏作为主要人机控制界面。
★具有生产管理功能
★机器动作联锁保护
★报警诊断功能:机器故障内容在屏幕上显示。维修人员能够及时准确排除故障。
★德国西门子7寸彩色触摸屏、西门子变频器、西门子PLC.
★台湾上银滚珠丝杠
★选配功能: 磨削电流自动调整。在一定范围内,采用PID控制方式,自动调整磨削电流值, 使加工更方便。
抛光头:

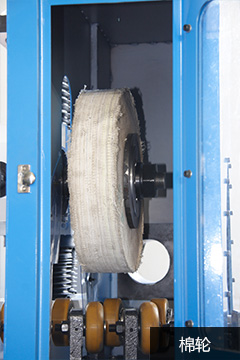

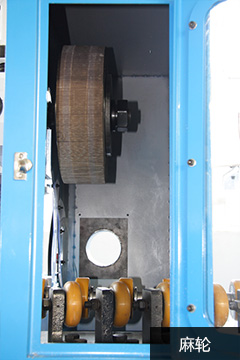

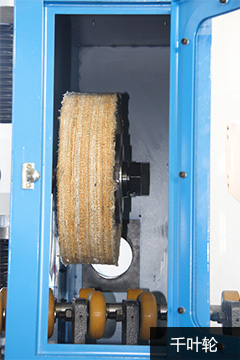

共六组(或八组),前四组安装不同粒度的千叶轮,第五组为麻轮,第六组为棉轮。每个抛光头都配有抛光电流表,可直观的看出抛光轮的抛光压力大小,便于调整。抛光轮通过减速机、滚珠丝杠电动控制上下运动。

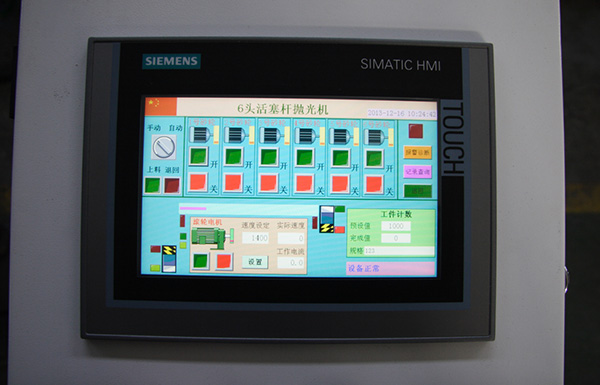

人机界面:
加工情况动画显示,形象生动,易于操作。可以预先设定加工数量。加工数量到达后,自动停机。拥有数据库,可以随时调出查看加工情况,方便统计管理。

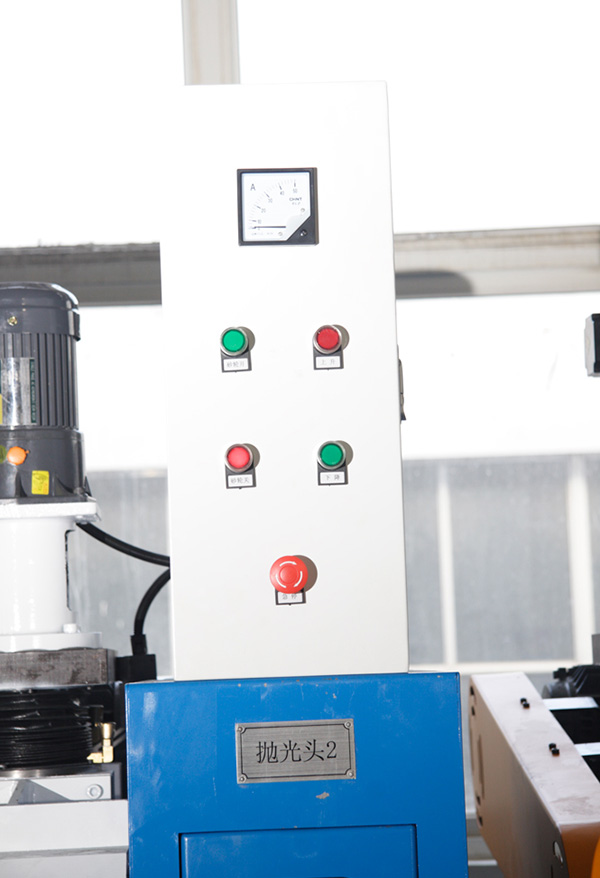

抛光电流显示:
每个抛光头配有抛光电流显示表,可直接的看到抛光时的抛光压力,根据光电流的压力大小来调整抛光轮的抛光压力。

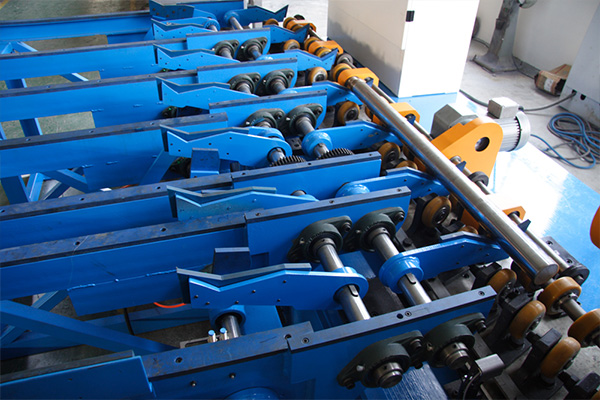

工件自动上料装置:通过感应开关,可自动单根抓取上料架上的活塞杆,送至工件输送装置上。

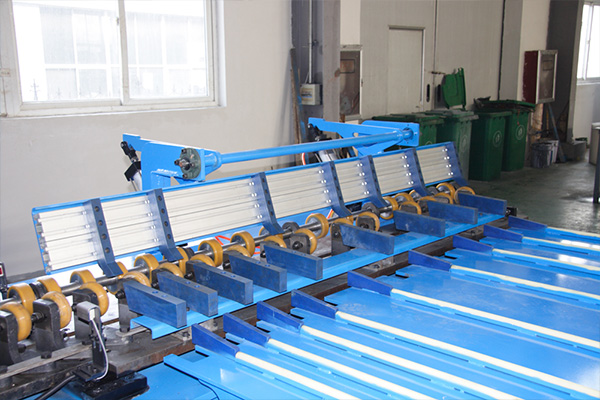

工件自动下料装置:活塞杆抛光完后,通过光电传感器感应活塞杆是否到位,到位后自动下料至下料架,方便、安全。
数控活塞杆抛光机/圆钢镜面抛光机 | |||
---|---|---|---|
1 | 直径范围(mm) | φ75 ~ φ130 | |
2 | 长度范围(mm) | 750 ~ 2500 | |
3 | 主轴转速 | 1950Rpm | |
4 | 传动速度 | 0~3m/min | |
5 | 主轴上下速度 | 150mm | |
6 | 抛光头数量 | 6 pcs | |
7 | 主轴上下行程 | 105mm/min | |
8 | 周期 | 1.2 ~ 12min | |
9 | 粗糙度Ra | 0.2 μm | |
10 | 电源 | AC 380V±10%, 3¢,50HZ | |
11 | 气压 | 0.6Mpa | |
12 | 尺寸 (mm*mm*mm) | 2900*11010*2150 | |
13 | 重量 | 15500Kg |
