一.制造、检验标准及主要精度
1、 制造、检验标准
1) 该设备符合JB/T3364.2-3-2011圆锯床《精度》《技术条件》JB/T3866.2-2011《圆锯床主轴端连接尺寸》JBI6454-2011《锯床安全防护技术要求》等国家行业标准。2)该设备中的所有使用计量单位均符合SI国际标准。
2、 圆锯机主要几何精度标准(单位:mm)2) 圆锯机主轴锯片法兰部分径向跳动≤0.02
3、 圆锯机工作精度(按标准试件切削)4、 我公司生产的SA-150高档新型金属圆锯机的主要精度均达到和部分超过以上国家标准。
以常切最大最长规格材料45#圆棒为例进行计算:
类别 | 全自动圆锯机 |
原材料成品尺寸:mm | ¢120x6000-6500 |
材质: | 45# |
下料尺寸:mm | ¢120x100 |
原材料交货状态: | 按国家标准 |
选用锯切锯床类型: | SA-150 |
锯切方式 | 一次一件 |
圆锯片规格:mm | TCT:¢460x2.7x60 |
切削线速度:m/min | 110-130 |
每齿进给量:mm | 0.06-0.08 |
进给速度:mm/s | 4.8 |
单件锯切时间:(s) | 120/4.8≈25 |
夹紧与松开时间:(s) | 1 |
送料速度:m/min | 12 |
送料时间:(s) | 100/200≈0.5 |
单件锯切所需总时间:(s) | 25+1+0.5≈26.5 |
每天可锯切成品件数: | 60/26.5x60x10≈1358 |
一件刀具锯切面积:㎡ | 35 |
单件成品截面积:㎡ | 0.0113 |
重磨后可锯切面积:㎡ | 40 |

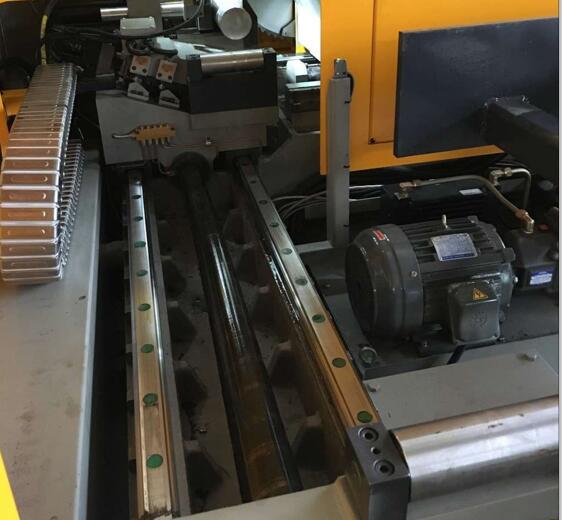

SA-150高档新型金属圆锯机主要技术参数
项目 | 单位 | 规格 |
硬质合金圆锯片 | mm | ¢460x2.7 |
最大锯切规格 | mm | 圆 ¢40-¢150 方40-120 |
送料长度 | mm | 5 ~800 连续循环动作 |
丝杆送料精度 | mm | ±0.02-0.03 |
锯断面对轴线垂直度 | mm | ≤0.2/100 |
夹紧方式 |
| 水平垂直夹压 |
锯片转速 | rpm | 20-160(变频无级) |
电机功率 | kw | 15/6P(变频) |
液压系统压力 | Mpa | 8 |
送料驱动 | kw | 2(交流伺服电机 滚珠丝杆) |
锯切驱动 | kw | 3.5(交流伺服电机 滚珠丝杆) |
料尾处理装置 | kw | 1(交流伺服电机 滚珠丝杆) |
冷却 |
| 油雾润滑冷却、或乳化液 |
液压油箱容积 | L | 120L(46号搞磨液压油) |
液压电机功率 | kw | 3.75/4P |
压缩空气 | bar | 4-6(0.1立方每毫米) |
排屑方式 |
| 自动刮板式输屑器 |
机床外型尺寸 | mm | H=1850 W=3660 L=9690 |
机床净重(主机+料架) | kg | 4850+1850 |
