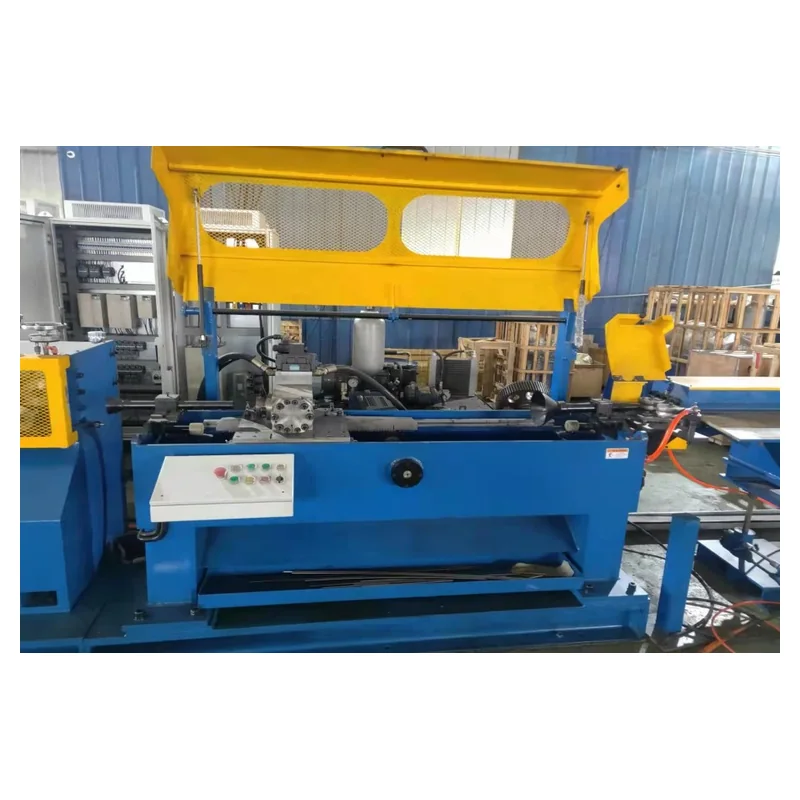

联合拉拔机

联合拉拔机
联合拉拔机用于高效率、低成本生产光亮钢棒,将拉拔、矫直、切割和收集工序集成为连续生产系统。
设备适用于多种规格的不锈钢棒、碳钢棒、合金钢棒和特钢材料,有助于提升棒材表面质量、尺寸精度和生产一致性。
产线可根据拉拔力、来料尺寸、成品棒材长度和自动化要求进行配置,广泛应用于光亮棒材生产、精密钢材加工和金属材料精整工厂。
主要优势包括生产效率高、拉拔性能稳定、减少搬运、流程紧凑以及成品质量可靠。
技术参数
项目 | 技术参数 |
拉拔力 | ≥250 kN |
拉拔速度 | 5~35 m/min, 无级可调 |
产品规格 | Ø20~38 mm |
加工材料 | 不锈钢棒材 |
表面粗糙度 | Ra 0.8~1.6 μm |
直线度 | ≤0.5~0.8 mm/m(经海歌双辊矫直工艺后) |
成品棒材长度 | 2.5~6 m |
棒材长度公差 | ≤±5 mm |
电气控制系统 | 操作控制中心的 PLC(可编程逻辑控制器)配备高速 CPU,配置 7.5 英寸真彩 HMI(人机界面),可设置和修改定尺等控制参数,并显示故障、报警等运行状态。拉拔机主传动电机采用 250 kW 国产电机;接触器采用施耐德电气系列产品,热过载继电器按需配置,中间继电器采用 MY 系列控制继电器。空气断路器、按钮和指示灯等其他元件均采用国内知名品牌产品。 |
总装机功率 | 约 328 kW |
整线外形尺寸 | 长 × 宽 × 高 ≈ 50 m × 3.5 m × 2.6 m |
Combined Drawing Machine
