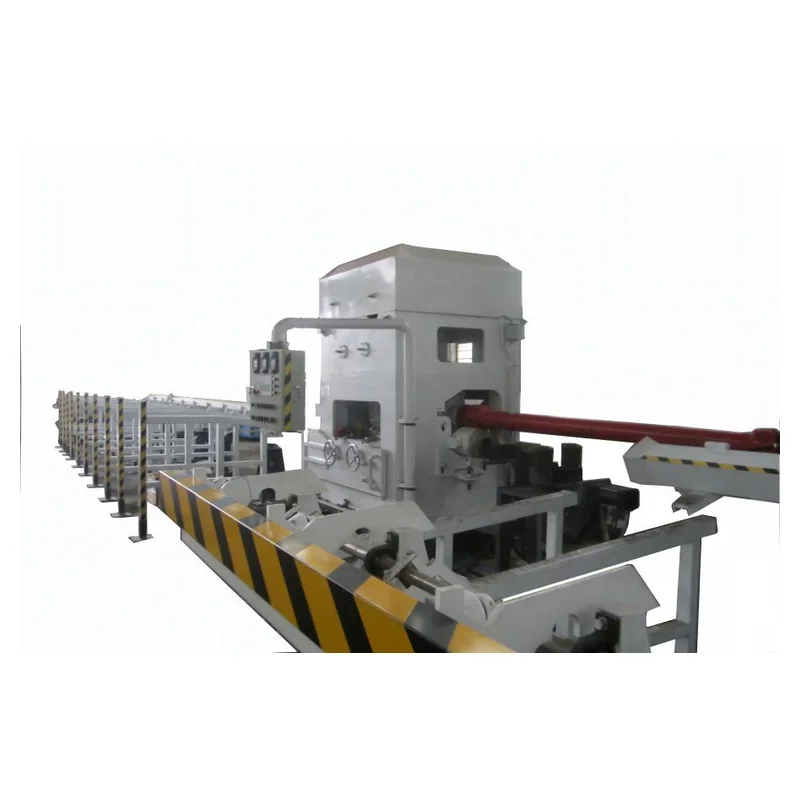

框架式双辊矫直机
框架式双辊矫直机
双辊矫直机用于对轧制、拉拔、热处理或剥皮后的圆棒、管材及轴类工件进行矫直。设备可校正弯曲并提升直线度，同时保障后续机加工质量稳定。
设备采用两只专用型面矫直辊，对工件施加受控压力和旋转作用。适用于碳钢、合金钢、轴承钢、不锈钢、弹簧钢、钛合金及其他金属棒材或管材。
设备可根据材料直径、强度和生产速度配置轻型或重型结构，广泛应用于光亮棒材生产线、管材加工线和精密金属材料精整。
其优势包括结构紧凑、矫直性能可靠、操作简便、调整方便，并能适应不同棒材和管材规格。
技术参数
| 框架类型 JY100A/JY100AY | |||
| 工件要求 | 直径范围（毫米） | 25＜直径＜100 | |
| 长度（毫米） | ≥2500 | ||
| 表面硬度 | ≤HB320 | ||
| 拉伸强度（MPa） | σb≤1000 | ||
| 直线度(mm/m) | 去皮材料≤3.0；黑条材料≤4.0 | ||
| 直径公差 | 去皮材料≤h10；黑条材质：d-2-GB/T702-2004 | ||
| 圆度 | ≤直径公差的50% | ||
| 表面粗糙度(Ra) | 去皮材料≤6.3μm | ||
| 矫直后 | 直线度(mm/m) | 去皮材料≤0.3；黑条材料≤1.0 | |
| 表面粗糙度(Ra) | 去皮材料≤0.8 μm；黑条材料：较空白有所改善 | ||
| 直径公差 | 去皮材料≤h9；黑条材质：较空白有所改善 | ||
| 滚轮数量（个） | 2 | ||
| 滚轮直径（mm） | Φ380 | ||
| 矫直速度（米/分钟） | 2~14 | ||
| 主电机(kw) | 75kw X 2 | ||
| 起升电机(kw) | 4KW | ||
| 总功率(kw) | 170 | ||
